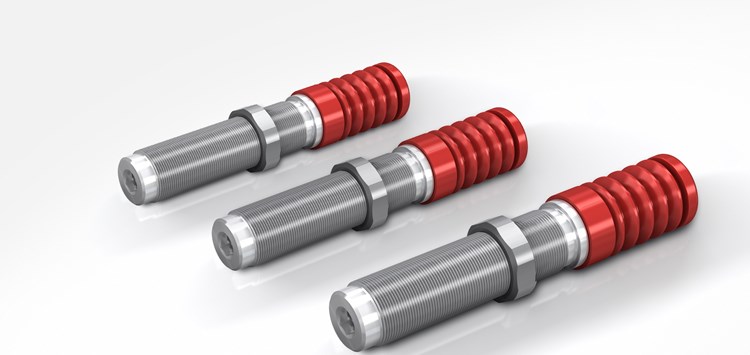

Die schwingungsdämpfenden Maschinenelemente kommen auch mit rauen industriellen Umfeldern klar und bewältigen bis zu zwei Millionen und mehr Zyklen (Bild: ACE Stoßdämpfer GmbH)
14.10.2022 Quantensprung bei Stoßdämpfern
Die ACE Stoßdämpfer GmbH hat in enger Zusammenarbeit mit ihrem Dichtungspartner SKF ECONOMOS eine erhebliche Verbesserung der Eigenschaften ihrer Kleinstoßdämpfer der Protection-Baureihe PMCN erzielt.
Die wartungsfreien Kleinstoßdämpfer mit Außendurchmessern von M14 bis M25 der Protection Baureihe PMCN von ACE werden häufig in hochvolumigen Produktionsanwendungen eingesetzt. Dort fangen sie die von Werkzeugmaschinen ausgeworfenen Teile auf oder bremsen schnelllaufende Stellantriebe bei Erreichen der Endlage. Bei Hüben von 12 bis 25 mm können die PMCN-Stoßdämpfer Energie von bis zu 136 Nm/Zyklus von Objekten aufnehmen, die sich mit einer Geschwindigkeit von bis zu 6m/s bewegen.
Eine spezielle Rollmembran sorgt hier für statische und dynamische Abdichtung zwischen dem Kolben und dem ölbefüllten Zylinder. Diese Konstruktion erfordert weniger Bauteile und deutlich weniger Platz als herkömmliche Stoßdämpfersysteme. Dank der hermetischen Abdichtung sind die PMCN-Stoßdämpfer wartungsfrei. Die Rollmembran erfüllt die Funktion eines statischen O-Ringes, eines dynamischen Nutringes, einer Rückstellfeder und die Speicherfunktion eines Absorbers bei konventionell gefertigten Dämpfern. Um die Membran ihrerseits gegen aggressive Medien wie Kühl-/Schmierstoffe, Reinigungsmittel, Staub oder Wasserdampf zu schützen, muss der Zylinder zuverlässig gegen die Umgebung abgedichtet werden.
Die aktuelle, wesentlich verbesserte Ausführung der PMCN-Stoßdämpfer wurde in enger Zusammenarbeit zwischen ACE und SKF Economos Deutschland GmbH im Partnered Engineering entwickelt. Der für den Faltenbalg eingesetzte TPU-Werkstoff H-ECOPUR ist mechanisch sehr belastbar und verfügt über eine besondere Beständigkeit gegenüber Kühl-/Schmier- und Reinigungsmitteln sowie gegenüber Wasserdampf. Das TPU-Material sorgt auch dafür, dass sich der Faltenbalg immer wieder zuverlässig zurückstellt.
Zusätzlich verfügen die kompakten Maschinenelemente über eine optimierte Wandstärke und Geometrie des schützenden, von SKF Economos hergestellten Faltenbalgs. Dieser wird montagefreundlich mittels einer Schnappwulst im Balg und einer korrespondierenden Nut im Außenkörper des Zylinders befestigt. Mit diesen gemeinsam mit SKF Economos entwickelten Verbesserungen konnte ACE die Zuverlässigkeit der PMCN-Baureihe grundlegend erhöhen. Eine Edelstahl-Ausführung für besondere Kundenwünsche und eine Lösung für lebensmittelkritische Einsatzfelder gibt es darüber hinaus: Hier kann eine TPU-Variante in Blau angeboten werden, die alle aktuellen EU- und FDA-Konformitäten erfüllt. Der aus Edelstahl gefertigte Dämpfer ist dann mit unschädlichem Lebensmittelöl gefüllt.
