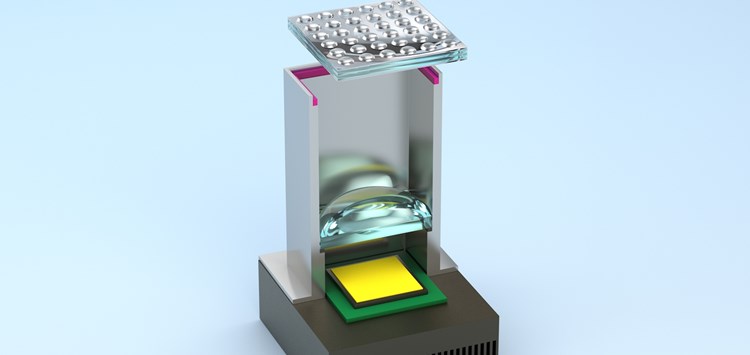

Schematisches Automotive-Projektionssystem, Klebstoff für Fixierung und Ausrichtung von Mikrolinsen-Arrays zu Illustrationszwecken magenta eingefärbt (Bild: DELO)
29.08.2023 Neuer Klebstoff für Automotive Lighting
Für Aufgabenstellungen in diesem Bereich hat DELO PHOTOBOND OB4189 entwickelt. Der Klebstoff ist vergilbungsstabil und eignet sich mit seinem hohen Aspektverhältnis vor allem für das Verkleben von Mikrolinsen-Arrays.
Licht gilt aktuell als wichtigstes automobiles Design- und Differenzierungselement. Mikrolinsen-Arrays spielen dabei eine wichtige Rolle. Sie ermöglichen gleichzeitig hochauflösende und lichtstarke Projektionen bei geringem Bauraum und finden deshalb als Optiken in Scheinwerfern und Projektionssystemen zunehmend Verwendung. Solche Mikrolinsen werden aus Effizienzgründen häufig aus optisch reinen Polymeren – genauer gesagt: Klebstoffen – gefertigt. Anschließend werden die Mikrolinsen-Arrays in einem Gehäuse fixiert. Mit einer hohen Viskosität von 75.000 mPa·s ermöglicht DELO PHOTOBOND OB4189 das erforderliche hohe Aspektverhältnis für den Klebprozess. Der Klebstoff behält so nach dem Dosieren seine Form und verfließt nicht, was für das Verkleben von Mikrolinsen-Arrays wichtig ist. Zudem ist er äußerst vergilbungsstabil, wie es Lebenszyklus-Simulationen von 500 h Lagerung bei 140 °C zeigen – unabdingbar für optisch anspruchsvolle Anwendungen.
Das modifizierte Acrylat ist lösungsmittelfrei und für einen Temperatureinsatzbereich von -40 °C bis +120 °C entwickelt. Seine Druckscherfestigkeit auf PC beträgt 30 MPa, auf PMMA 25 MPa. Es lässt sich mit UV-Licht (365 nm) und sichtbarem Licht (400 nm) aushärten. Die typische Belichtungszeit bei 400 nm und einer Schichtdicke von 100 μm beträgt 5 s. Dies ermöglicht „Active Alignment“-Prozesse zur hochpräzisen Ausrichtung der Optiken und geringe Taktzeiten in der automatisierten Fertigung.
Lösungspartner
DELO Industrie Klebstoffe GmbH & Co. KGaA
