Nachrüstbares Überwachungssystem

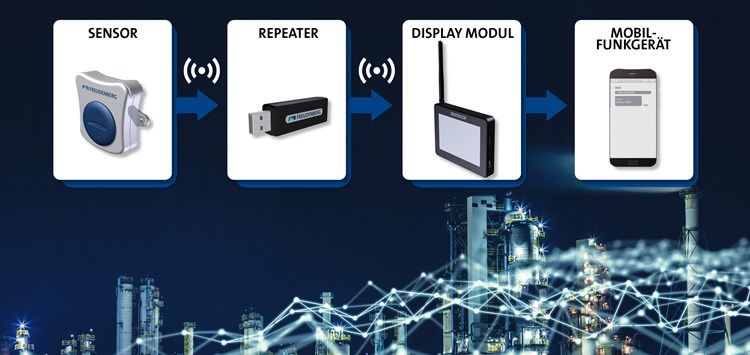

Komponenten des Überwachungssystems (Bild: Freudenberg Sealing Technologies)

10.06.2021 Nachrüstbares Überwachungssystem

Mit dem Überwachungssystem „LeaCo“ von Freudenberg Sealing Technologies können Leckagen in Industrieanlagen frühzeitig erkannt werden. Es ist einfach zu montieren und eignet sich insbesondere für die Nachrüstung bestehender Produktionsanlagen und Prüfstände.

Smarte Fabriken erhöhen nicht nur die Produktivität, sondern tragen auch zu verminderten Umweltbelastungen bei. So sollen Leckagen an Behältern, Leitungen, Pumpen und Ventilen umgehend erkannt und automatisch gemeldet werden. Schäden durch austretende Flüssigkeiten jeder Art gehören, so die Vision einer Industrie 4.0, der Vergangenheit an. Doch Konzepte für intelligentere Fabriken stoßen an Grenzen, wenn seit Jahren oder Jahrzehnten bestehende Produktionsanlagen nachgerüstet werden sollen. Deshalb hat Freudenberg Sealing Technologies jetzt eine Lösung für eine zuverlässige Leckage-Detektion entwickelt, die sich mit sehr geringem Montageaufwand flexibel nachrüsten lässt.

Der gemeinsam mit der Schweizer Tochtergesellschaft entwickelte Sensor kann unterhalb jeder möglichen Austrittsstelle – etwa einem Flansch oder einem Ventil – angebracht werden, sodass an der Anlage selbst keinerlei bauliche Veränderungen nötig sind. Treten dann im Betrieb auch nur wenige Tropfen einer Flüssigkeit aus, gelangen sie aufgrund der Schwerkraft auf die Oberseite des Sensors, der aus einem austauschbaren Vlies besteht. Wie in einem Schwammtuch verteilt sich die Flüssigkeit nun gleichmäßig auf dem Vlies, das laufend von einem Infrarotlaser überwacht wird. Durch die Flüssigkeit verändert sich das Brechungsverhalten des Laserlichts an der Oberfläche des Vlieses – und schon nach max. 2 min. schlägt der Sensor Alarm. Die Detektion funktioniert für jegliche Flüssigkeiten, für Wasser genauso wie für Chemikalien, Öle oder Getränke jeder Art. Übermittelt werden die Daten auf dem breit eingesetzten Frequenzband von 868 MHz an ein ebenfalls von Freudenberg entwickeltes Display-Modul. Mit einem einzigen Display-Modul lassen sich bis zu 40 Sensoren paaren und überwachen. Zudem kann eine automatische Weiterleitung des Alarms per SMS an definierte Smartphones oder Tablets erfolgen. In größeren Anlagen kann ein Repeater zur Signalverstärkung eingesetzt werden.

Ein wesentlicher Vorteil des Leckage-Überwachungssystems „LeaCo“ ist die einfache Montage und Inbetriebnahme, die auch für kleine und mittlere Unternehmen ohne eigene IT-Spezialisten problemlos zu leisten ist. Das Paaren eines Sensors mit dem Überwachungsdisplay erfordert nur wenige Arbeitsschritte. Die anschließende Montage der Sensoren erfolgt entweder mit zwei Schrauben oder über einen in das Sensorgehäuse integrierten Magneten. Die Stromversorgung ist über eine handelsübliche Lithium-Knopfzelle für circa fünf Jahre gesichert. Da der Sensor so programmiert ist, dass er alle 30 min. ein Kontrollsignal sendet, wird auch bei Ausfall automatisch ein Alarm ausgelöst.

In der Entwicklungsphase hat Freudenberg Sealing Technologies das Überwachungssystem auf dem eigenen Antriebsprüffeld getestet. Die Prüfstände, in denen u.a. Dichtungskonzepte für Elektroantriebe auf Dauerhaltbarkeit untersucht werden, laufen dort teilweise sieben Tage in der Woche. Es hat sich gezeigt, dass mit dem LeaCo-Konzept ein unbemannter Prüfstandsbetrieb deutlich sorgloser erfolgen kann. Und genau das ist ein Ziel: Dass ein Betriebsleiter sorgenfrei ins Wochenende gehen kann. Die Auslieferung des LeaCo-Basissets mit drei Sensoren, einem Repeater und einem Displaymodul beginnt ab sofort über den technischen Fachhandel.
