28.10.2024 Automatisches Beschichten und Dispensen übergroßer Leiterplatten

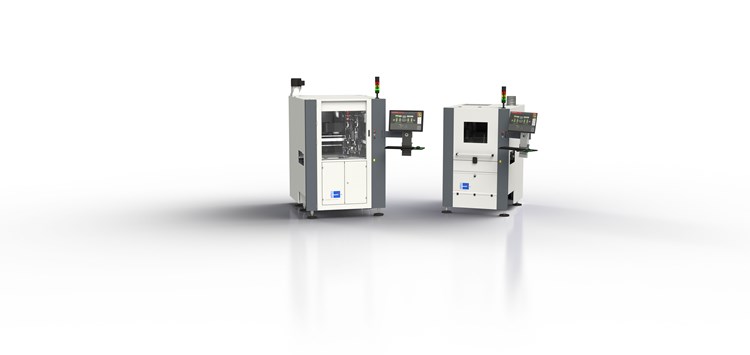

Mit der Komplexität von Elektroniksystemen steigt auch die Anzahl der benötigten Logikbaugruppen, die, im Verbund mit Powermodulen, in einem Board verbaut werden. Immer größere Leiterplatten sind die Folge. Oversize-Board-Optionen für die Dispens- und Beschichtungsanlagen der Protecto-Serie von Rehm ermöglichen die zuverlässige Beschichtung solcher übergroßer Leiterplatten.

Mit der Grundausstattung der Protecto-Anlagen lassen sich Leiterplatten bis zu einer maximalen Leiterplattenbreite von 508 mm bzw. einer Länge von 640 mm bearbeiten. Während der größte Bearbeitungsbereich dem äußeren Applikator vorbehalten ist, ergibt sich für die bis zu drei nachfolgenden Applikatoren zwar ein entsprechend kleinerer Verfahrweg. Dieser deckt aber selbst bei Vollausstattung einen Mindestdispensbereich von 400 mm x 508 mm ab. Für Sonderanwendungen mit noch größeren Leiterplatten bietet Rehm Thermal Systems eigens maßgeschneiderte Lösungen an. So kann nicht nur softwareseitig der Bearbeitungsspielraum aller Applikatoren erweitert werden – auch Einlauf und Auslauf der Anlagen können mittels einer Rucksackkonstruktion nahezu beliebig verlängert werden, was die Aufnahme deutlich größerer Leiterplatten ermöglicht. Die genaue Konfiguration der möglichen Arbeitsbereiche erfolgt gemeinsam mit dem Kunden und orientiert sich an dessen individuellem Anforderungsprofil.

Übergroße Baugruppen kommen in einer Vielzahl von Applikationen und Anwendungsbereichen zum Einsatz. Bei der Beleuchtungstechnik etwa finden LED-Segmente mit einer Länge von bis zu 1,5 m Verwendung, die ohne eine Oversize-Board-Option, wie Rehm sie mit der Protecto bietet, nicht automatisiert beschichtet werden können. Ähnliches gilt für den Bereich der Solarwechselrichter und die Bearbeitung spezieller Folien in der Batterieproduktion. Auch die 5G-Industrie, Powermodule für Windräder oder Ladestationen für Tankstellen sind auf übergroße Leiterplatten angewiesen. Mit der automatischen Bearbeitung dieser Baugruppen innerhalb eines in sich geschlossenen Systems bietet man einen handfesten Vorteil für Produzenten und Zulieferer.

Die Protecto-Serie liefert sichere, automatisierte Prozesse und präzise Ergebnisse rund um das Auftragen verschiedenster Materialien. Bis zu vier gleichzeitig verwendbare Applikatoren ermöglichen Anwendenden vielfältige Optionen: Neben dem Dispensen sind dies u.a. die Möglichkeit, durch einfaches Applizieren frei definierbare, dreidimensionale Gehäuseformen zu erstellen, das sofortige Aushärten von UV-Lacken sowie das Vergießen oder Verkleben unterschiedlicher Materialien.
