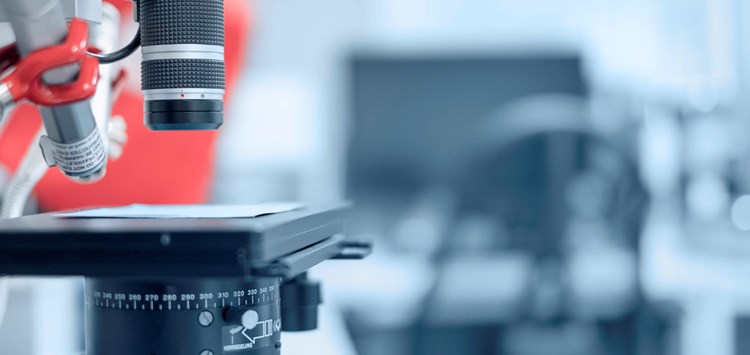

Bild 1: Vorab wird geklärt, ob Steck-, Drehmoment- und Reibkräfte serienbegleitend geprüft werden sollen (Bild: OVE Plasmatec GmbH)
15.06.2020 Das leisten beschichtete Dichtungen
Projektbericht: Die Zuverlässigkeit und Lebensdauer von Umwälzpumpen erhöhen
Zur Optimierung von Pumpen und -systemen kommen seit Jahren beschichtete O-Ring-Standarddichtungen zum Einsatz. Die Erfahrungen zeigen: Sie machen die Montage der Pumpen prozesssicher und wiederholgenau. Das früher undefinierte und manuelle Schmieren mit Fett entfällt und es werden keine Hilfsstoffe mehr in den Wasserkreislauf verschleppt – ein Projektbericht.
Um die dauerhafte Abdichtung zwischen Pumpengehäuse und Elektronik sicherzustellen, hat ein Pumpenhersteller seinen Montageprozess mit einem modernen Dichtungssatz optimiert. So wird in der Fertigung das Gehäuse in ein Rohr auf einen Metallsitz eingepresst. Die zuvor eingelegte O-Ring-Elastomer-Standarddichtung gewährleistet, dass beim Betrieb kein Wasser aus dem Pumpengehäuse in die Elektronik gelangt.
Unsichere und undefinierte Prozesse wurden abgeschafft
Verschiedene Pumpenmodelle mit Dichtungen unterschiedlicher Innendurchmesser kommen zum Einsatz. Beim Zusammenbau verdrillt sich der voreingebaute Dichtring aufgrund des Reibwiderstandes und will danach wieder in seine Ursprungsform zurück. Dadurch kann ein Spalt entstehen und die Dichtwirkung beeinträchtigen. Um dies zu vermeiden, hat der Pumpenhersteller in der Montage früher Fertigungshilfsstoffe eingesetzt. Diese Fette wurden mit einem Pinsel manuell vor jedem Montagevorgang aufgebracht. Das reduzierte den Reibwiderstand der Dichtung und das Bauteil „flutschte“ quasi über den Dichtring in die gewünschte Endlage. In der Praxis ist das heute ein durchaus üblicher und weit verbreiteter Fertigungsschritt. Allerdings hat er z.T. gravierende Nachteile. Denn der Vorgang des manuellen Schmierens ist keineswegs prozesssicher. Sowohl zur Menge des aufgebrachten Fetts als auch hinsichtlich der Frage, ob der Werker wirklich geschmiert hat, gibt es keine Rückmeldungen. Hinzu kommt, dass das Fett in die Anwendung verschleppt wird. Weil die Anforderungen sowohl an das Produkt und den Fertigungsprozess als auch an die Umwelt immer weiter gewachsen sind, musste eine andere Lösung her. Die brachten beschichtete Dichtungen. Den Weg dorthin gingen der Pumpenhersteller, der Dichtungshersteller und OVE Plasmatec als Beschichter gemeinsam.
